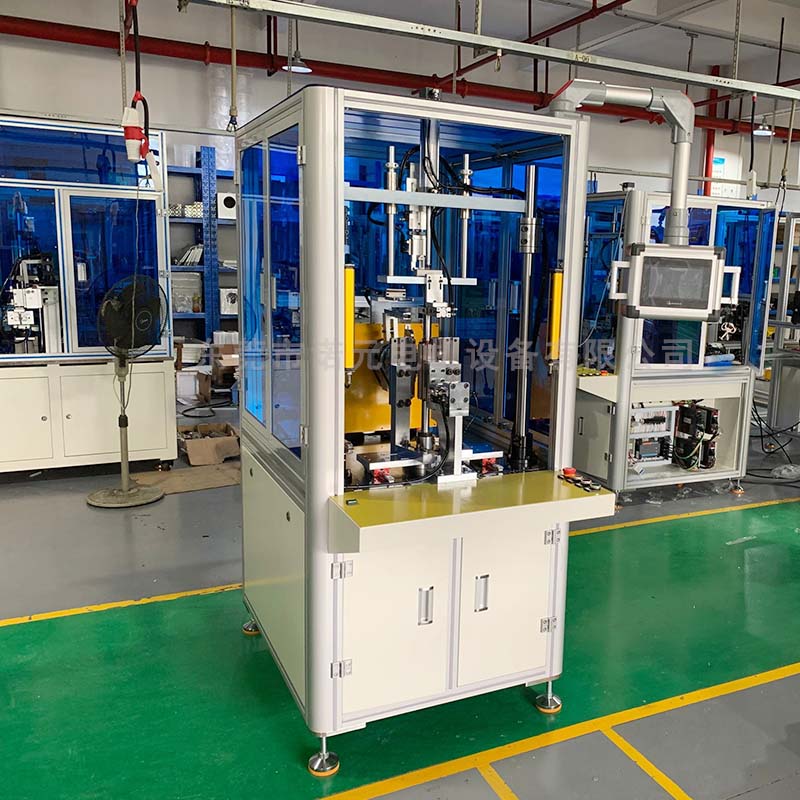

Y-1008S 定子飞叉式外绕机(单工位)

应用范围:

超长滚筒式电机、超大电动车电机、大寸数工业风扇电机,适用但不限制于无刷电机绕线。

产品特点:

◆  机型定制,可绕制直径200MM的定子
◆ 可单股精密排线,亦可多股线同时绕制
◆ 机器自动绕线,自动转位,自动排线,自动夹剪
◆ 绕线采用精密钨钢线咀,将漆包线损失降到最低点
◆ 操作简单,节省人工,模具采用可快速替换式设计
本机现场视频
0769-81551289
产品详细介绍

Y-1008S滚筒式非标外绕机(单工位)


参数 数值
型号 Y-1008S
适绕线径 Φ0.2-Φ2.0mm(依线径变更线架)
工位数 1工位
定子槽数 2-36槽
定子直径 Φ20-200mm(超出范围可定制)
定子积厚 Φ5-150mm(超出范围可定制)
排线宽 30mm
计数精度 正负0.05圈
伺服电机 日本松下
电源 AC 220V/50Hz
外形尺寸 约1200W*1000L*1650H
重量 约450kg
转速 0-600 R.P.M(依产品线径调整)
控制器 触摸运动控制器
