Y-207H定子飞叉式外绕机（双工位）

应用范围：

滚筒式电机、航模电机、平衡车电机、风扇电机、扭扭车电机、适用但不限制于无刷电机绕线。

产品特点：

◆  机型定制，可绕直径200mm的定子

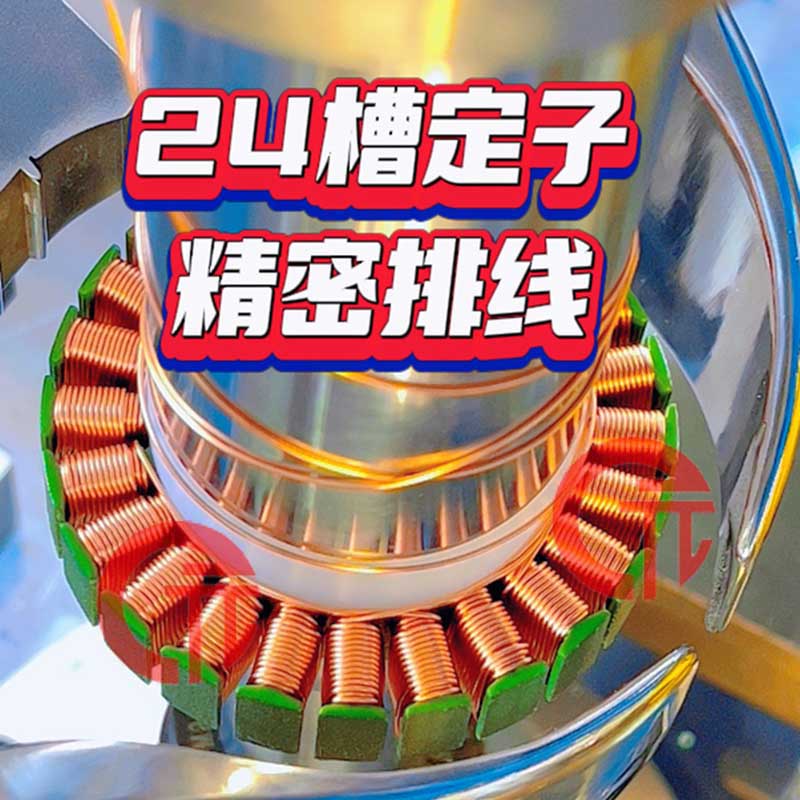

◆  可单股精密排线，亦可多股同时绕制

◆  自动变换绕线方向，所绕线圈精密且线损少

◆  采用精密钨钢线嘴，降低漆包线损失

◆  模具采用可快速替换式设计
阿里商城
在线咨询
本机现场视频
0769-81551289
产品详细介绍

Y-207H滚筒式非标外绕机（单工位）


参数 数值
型号 Y-207H
适绕线径 Φ0.2-Φ2.0mm（依线径变更线架）
工位数 2工位
定子槽数 2-36槽
定子直径 Φ20-200mm（超出范围可定制）
定子积厚 Φ5-150mm（超出范围可定制）
排线宽 30mm
计数精度 正负0.05圈
伺服电机 日本松下
电源 AC 220V/50Hz
外形尺寸 约1200W*1000L*1650H
重量 约450kg
转速 0-600 R.P.M（依产品线径调整）
控制器 触摸运动控制器
