当前位置：首页 > 产品中心 > 无刷直流内绕机

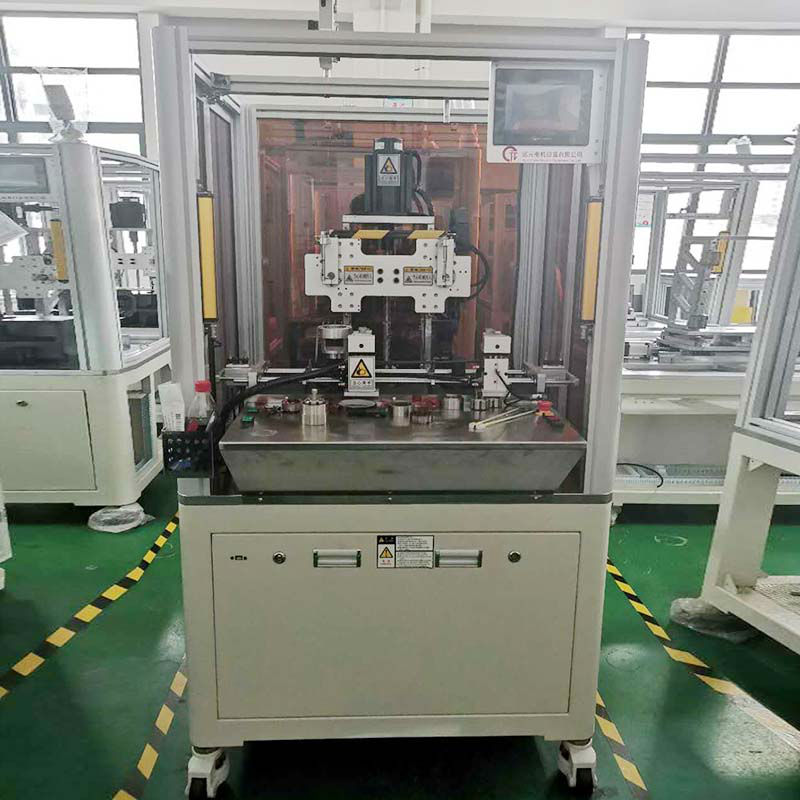

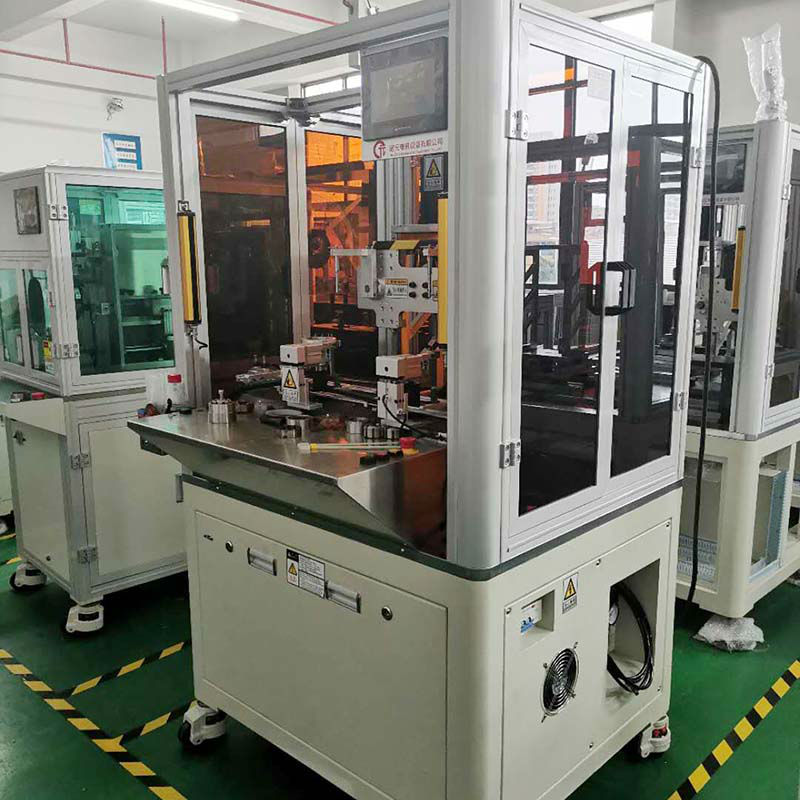

N-308H马达定子全自动绕线机（双工位）

应用范围：

电动工具类、水泵类、步进电机、吸尘器电机、道闸门、卷扬机，适用但不限制于无刷电机绕线。

产品特点：

◆  本机支持定制非标大直径铁芯绕线解决方案

◆  可换两端出线工装，支持粗线、双线、三线

◆  拉力超过6公斤，4-36槽无限娈更

◆  快速更换模具夹具，操作简单，方便可靠
在线购买 在线咨询

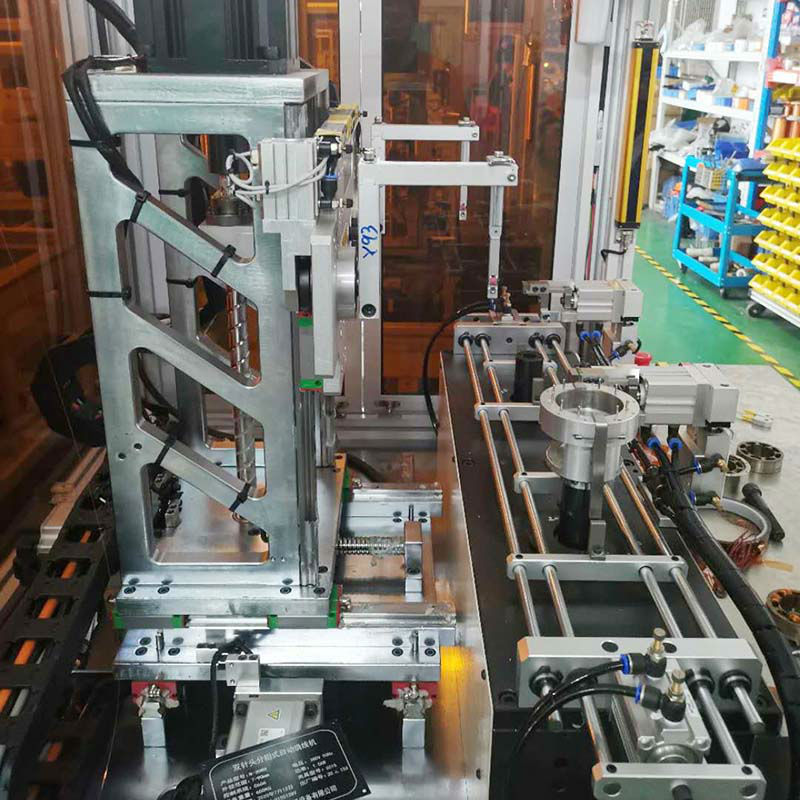

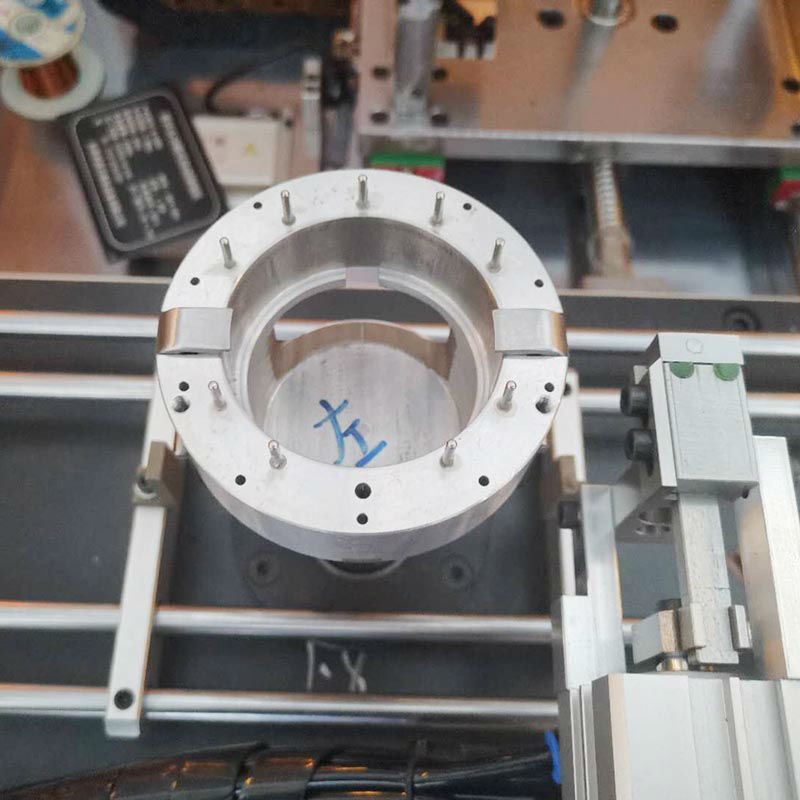

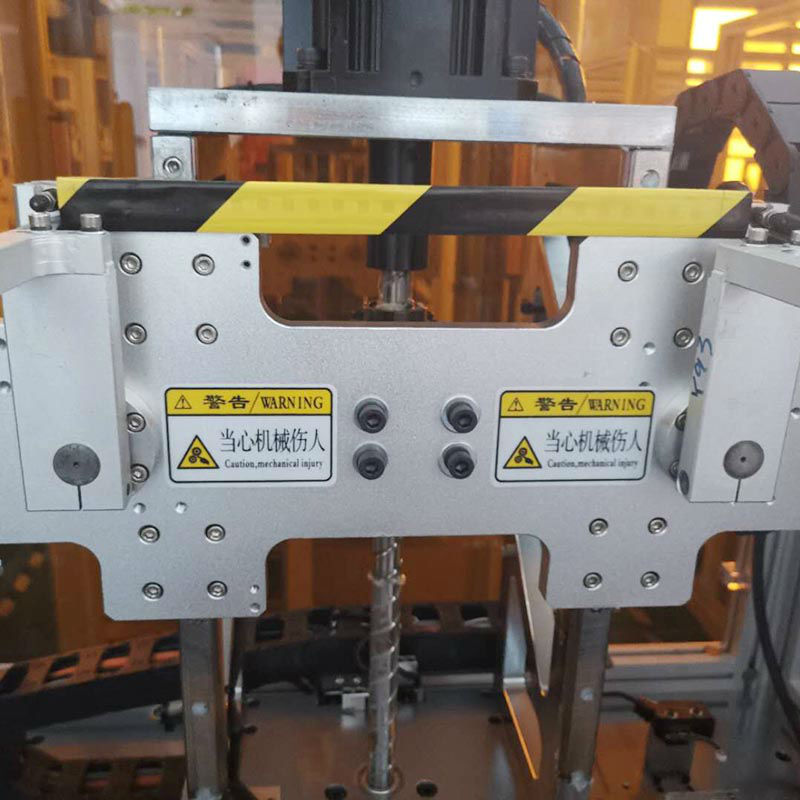

本机现场视频
0769-81551289
产品详细介绍

N-308H马达定子全自动绕线机（两工位）


参数 数值
型号 N-308H
可选轴距 230mm/305mm
适绕线径 Φ0.08-Φ1.3mm（依线径变更线架）
工位数 两工位
槽数 4-36槽
定子外径 Φ20-130mm（超出范围可定制）
定子内径 Φ12-100mm
定子积厚 Φ5-80mm（超出范围可定制）

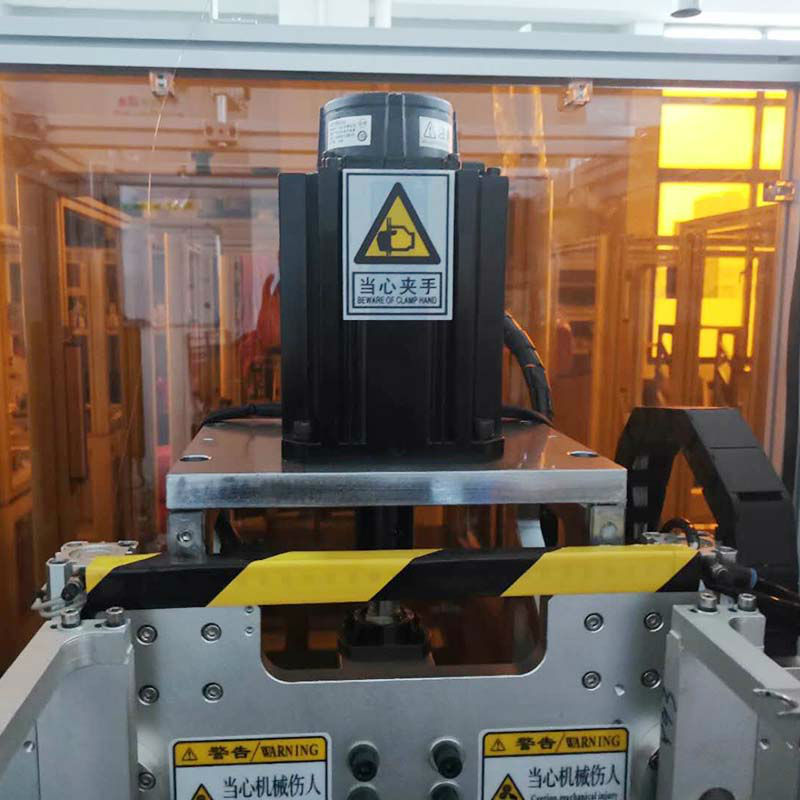

传动伺服 3000W一套
转位伺服 2000W一套
排线伺服 750W两套
空气压力 7kg/cm²
电源 3相 380V 50 15A
外形尺寸 约1000W*1100L*1700H
重量 约650kg
整机功率 约8-9kw
转速 空载可达800r/min（依实际线径、定子大小而定）
控制器 触摸运动控制器

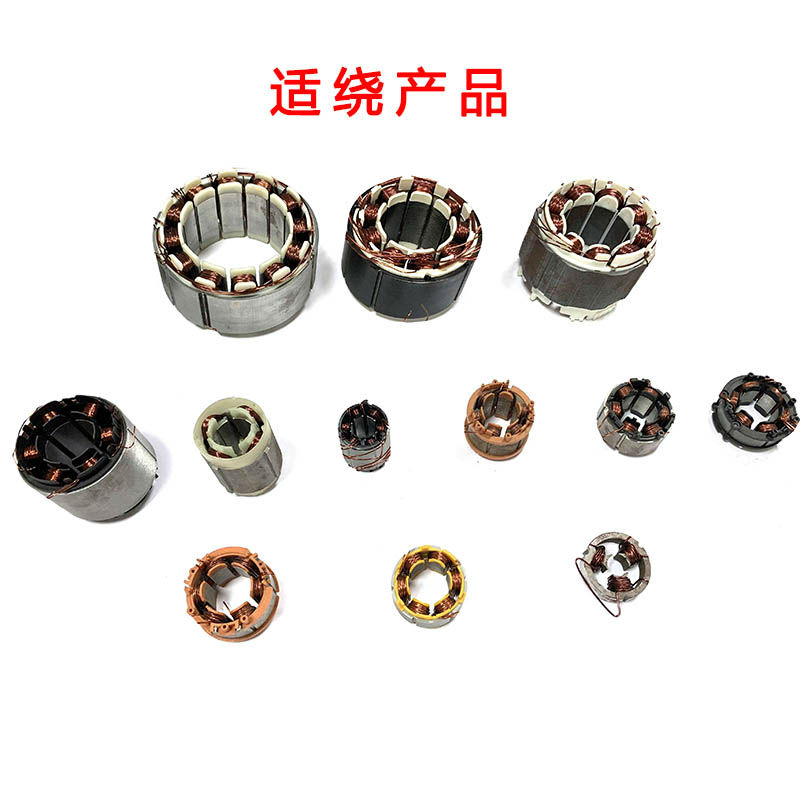

N-308H适绕产品
