当前位置：首页 > 产品中心 > 无刷直流内绕机

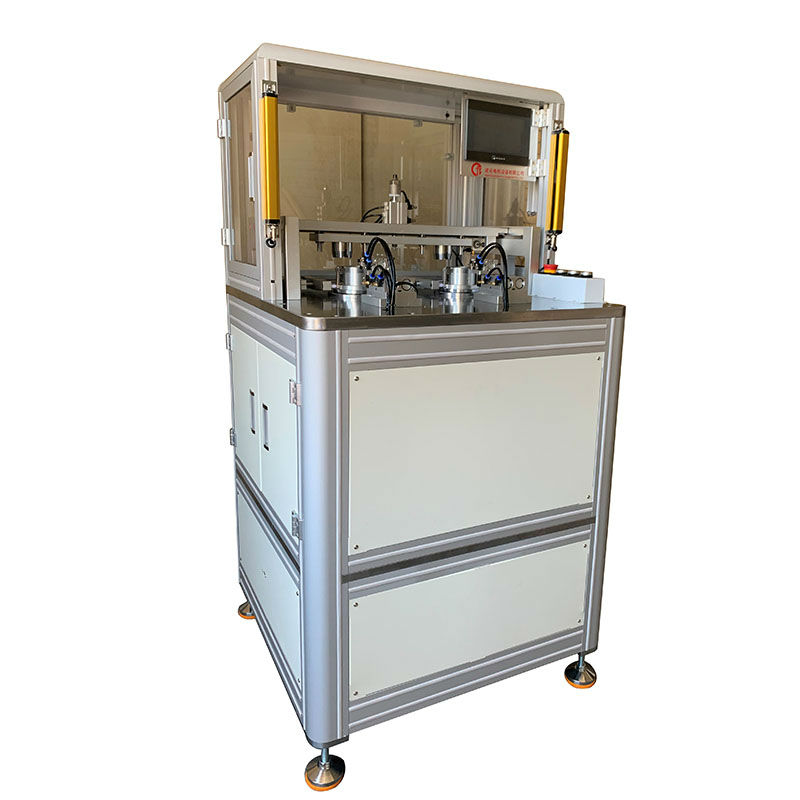

N-303H马达定子全自动绕线机（两工位）

应用范围：

电动工具类、水泵类、步进电机、吸尘器电机、道闸门、卷扬机，适用但不限制于无刷电机绕线。

产品特点：

◆  物料不换、固定工件情况下线径0.5-Φ1.3mm间任意切换

◆  支持头线、出线长度达到200mm

◆  支持串绕、并绕的通用生产方案

◆  持48#、52#、57#、71#等多型号产品快速换模
在线购买 在线咨询

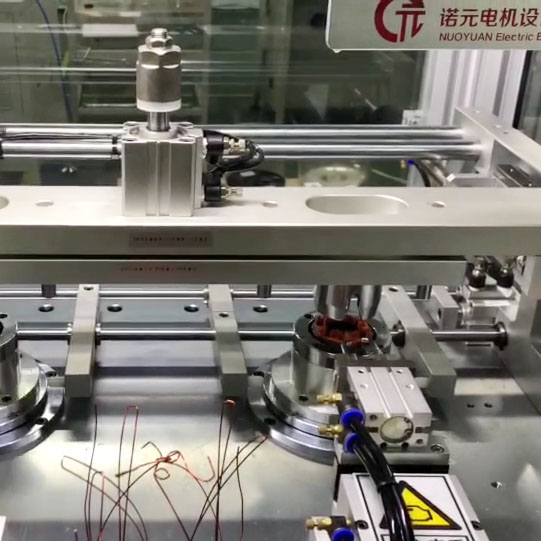

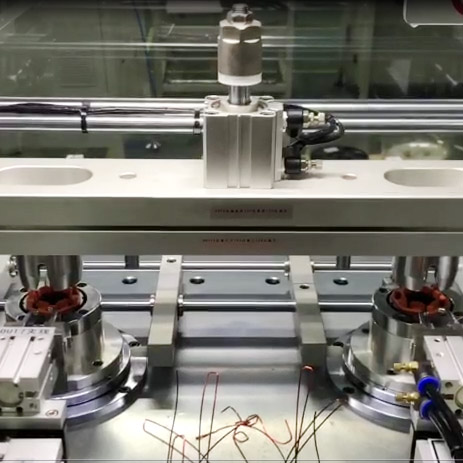

本机现场视频
0769-81551289
产品详细介绍

N-303H马达定子全自动绕线机（两工位）


参数 数值
型号 N-303H
适绕线径 Φ0.5-Φ1.3mm（依线径选用线架）
工位数 2工位
槽数 4-36槽
定子外径 Φ20-90mm（超出范围可定制）
定子内径 Φ12-75mm
定子积厚 Φ5-70mm（超出范围可定制）
可选轴距 300mm
传动伺服 3000W一套
转位伺服 2000W两套
排线伺服 750W一套
空气压力 6kg/cm²
电源 3相 380V 50 15A
外形尺寸 约800W*800L*1600H（生产占用约1500W*1500L*1600H）
重量 约400kg
整机功率 约8-9kw
转速 0-1000r/min（依实际线径、定子大小而定）

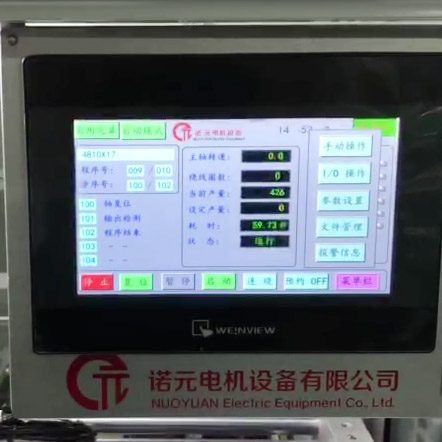

控制器 触摸运动控制器

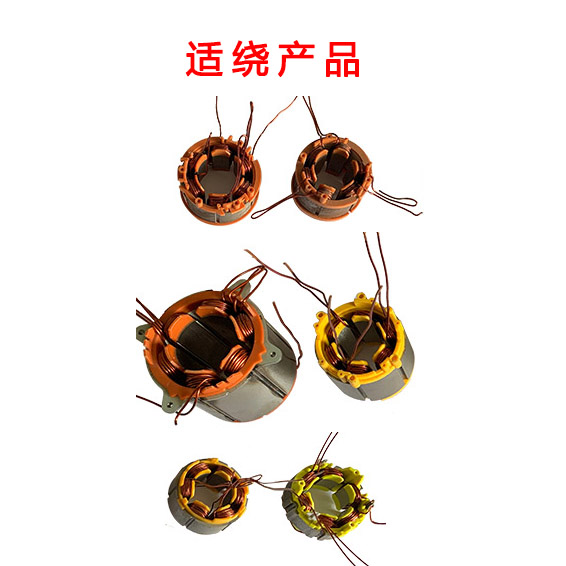

N-303H适绕产品
